IPX1～9K 防水试验装置——设备主要规格介绍：
1、（IPX1/2）垂直滴水试验装置
符合GB/T 4208-2017<<外壳防护等级>>、IEC60529、IEC60598、IEC60335、IEC 60034-5、GB2423、GB7000.1、GB/T 4942.1-2006旋转电机整体结构的防护等级(IP代码) 分级、GB/T 4942.2低压电气外壳防护等级、等标准要求设计制造。应用于防滴型、防溅型器具（产品）的防水试验。适用于外壳防护等级***位特征数字为1或2时所应做的试验。
主要技术参数：
滴水头尺寸：1000mm*800mm*350mm（H）；
滴水头材料：采用进口SUS304#不锈钢，可***针头五年不生锈，不堵塞；
滴水孔径：￠0.4mm；
滴水孔孔距： 20mm*20mm；
降雨量：1mm/min~3 mm/min~5 mm/min（可手动调节）；
滴水高度：200mm~2000mm（可电动调节）；
转台角度：0～360°旋转，倾角0~15°可调；
旋转样品台转速：1r/min；
设备控制：采用7英寸触摸屏及Delta德尔塔仪器智能PLC控制程序；
转盘大承重：50Kg以内（其他规格需定制）；
转盘材料：304不锈钢，激光切割而成，配绑带固定样品；
带电测试：配防水插座（预先注明）；
滴水时间：1~9999min（每分钟或更多可以通过触摸屏设置可设定）；
滴水箱空气压力清洁：试验完毕后，自动排干滴水箱水，然后喷气3分钟，时间可设定；
机体材料：工业铝合金型材和管材；
外形尺寸（L*D*H）：1200X1400X2400mm；
整机结构：采用落地式结构（非挂墙式）；
供电电源AC3Φ4W/380V/50HZ。

什么是IP防护等级测试？

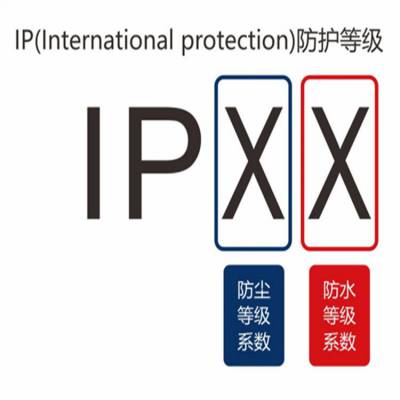

IP是INGRESS PROTECTION（防护等级）的缩写，IP之后由两个阿拉伯数字组成，***个数字表示电子产品防尘、防止外物侵入的等级，第2个数字表示电子产品防湿气、防水侵入的密闭程度等级。
IP防护等级测试
IP防护等级测试主要考核对人体触及危险带电部件的防护以及固体异物进入或水进入外壳内设备的防护。
IP防护等级测试执行标准
外壳防护等级（IP 代码） GB/T 4208-2017，IEC/EN 60529:2013

（IPX3/4）摆管淋水试验装置
符合GB/T 4208-2017<<外壳防护等级>>、IEC60529、IEC60598、IEC60335、IEC 60034-5、GB2423、GB7000.1、GB/T 4942.1-2006旋转电机整体结构的防护等级(IP代码) 分级、GB/T 4942.2低压电气外壳防护等级、等标准要求设计制造。应用于防滴型、防溅型器具（产品）的防水试验。适用于外壳防护等级***位特征数字为3或4时所应做的试验。
主要技术参数：
摆管规格： 标配R600mm，R800mm，R1000mm，00mm，00mm共5根；
摆管开孔数：
（1）IPX3分别为25，33,41，50,58个；
（2）IPX4分别为25,37,50，62,75，87个；
摆管总水流量：
（1）IPX3分别为R600摆管：1.8L/min，R800摆管：2.3L/min,R1000摆管：2.9L/min，00摆管：3.5L/min，00摆管：4.1L/min；
（2）IPX4分别为R600摆管：2.6L/min，R800摆管：3.5L/min,R1000摆管：4.3L/min，00摆管：5.3L/min，00摆管：6.1L/min；
摆管流量计算：喷头孔数X0.07L/M=摆管出水流量，可设置喷水流量；
设备控制：采用7英寸触摸屏及Delta德尔塔仪器智能PLC控制程序；
摆管材料：不锈钢，摆管内径： Φ15mm；
喷水口孔径：￠0.4MM，两孔间距：50mm；
滴水头材料：采用进口SUS304#不锈钢，可***针头五年不生锈，不堵塞；内嵌定位球，方便调节喷水角度；
喷水口夹角：度（IPX3）、180度（IPX4）利用不锈钢档条手动调节；
摆管摆动夹角：度（IPX3）、180度、近似360度自动调节（手动调节或者程控自动调节）；
试验时间： 2个0～99min的时间继电器设定试验时间及通电时间（可自行设定）；
淋雨水压： 80～140kpa （可调）；
机型结构： 由主动箱、从动箱、转台和控制系统及相应管路组成，外部部件均采用不锈钢制作；
机体结构由铝合金型材构成，美观大方。可以整体调节高低和长度尺寸，摆动角度可直接显示；
配置软水器（可选）、净水器、流量计、压力表等附件，2级阀门调节流量和压力；
控制系统：采用德尔塔仪器智能PLC程序控制，步进电机控制摆管转速和转台转速，可显示和调节摆管角度，摆速及转台转速等参数；
试验转盘：直径500mm，转速1～3r/分钟可调；转盘大承重：50Kg以内（其他规格需定制）；
转盘角度：0～360°旋转；倾斜角度为15°；
转盘材料：304不锈钢，激光切割而成，配绑带固定样品；
带电测试：配防水插座（预先注明）；
转盘升降高度：可调节范围为被测试样与摆管距离200mm以内；
转盘移动性：四个万向脚轮移动，带刹车；
转盘动力系统：东元电机+减速系统+变频器；
保护装置：漏洞保护、缺水保护、过载保护、安全距离保护；
外形尺寸（LXDXH）：约3200*2500*1800mm（H）；
供电电源AC3Φ4W/380V/50HZ。
3、（IPX3）手执式淋雨试验装置
符合GB/T 4208-2017<<外壳防护等级>>、IEC60529、IEC60598、IEC60335、IEC 60034-5、GB2423、GB7000.1、GB/T 4942.1-2006旋转电机整体结构的防护等级(IP代码) 分级、GB/T 4942.2低压电气外壳防护等级、等标准要求设计制造。应用于防滴型、防溅型器具（产品）的防水试验。适用于外壳防护等级***位特征数字为3时所应做的试验；本设备为IPX3级摆管淋雨试验装置用途手执式淋雨试验设备。
